Hallo zusammen

habe da ein kleines Problem.
nach dem zusammenbau des Getriebes, ist mir ein kleiner Metallstift übriggeblieben.

Durchmesser: 2 mm
Länge         : 11,5 mm

kann mir jemand sagen wo der hingehört ?
Sieht fast so aus wie die drei Stifte auf der Schaltwalze, nur eben kleiner.

Danke schon mal für die Hilfe
Berni

Das könnte der Sicherungsstift an den Schaltgabeln sein .
Bin nicht so fit mit CY , aber bei der Dax ist das die nr 5

Hi Berni,

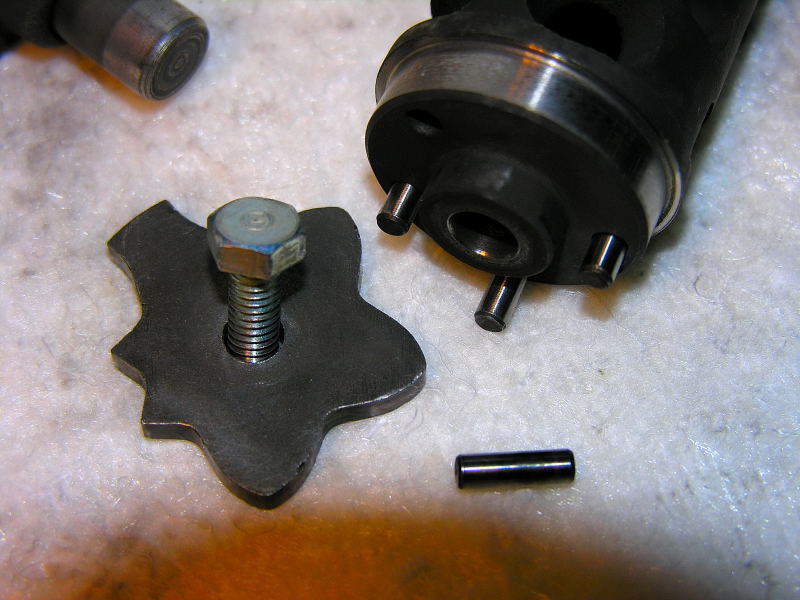

wenn das so aussieht wie auf dem Foto, dann ist das ein Passstift von der Schaltwalze. Der Stift ist aber (aufgerundet!) 13mm x 4mm.

Ansonsten kenne icch keinen 11x2-Stift im CY-Motor.

Gruss
Longbowman

Hallo,

ich tippe mal auf die rechte Seite der Kurbelwelle, da wo das Ölrohr reingesteckt wird. Dieser Stift könnte diese 2 mm haben. Wäre ja im Nachginein noch gut einbaubar.

Gruß,

Helmut

Hallo Berni,
ja das müsste der Stift sein der in einer Querbohrung unter der Mutter sitzt die das Primärzahnrad hält. Dieser Stift sorgt dafür dass sich das auf der Innenseite geschlitzte Ölrohr mit der Kurbelwelle mittdreht.

Hallo

erst mal vielen Dank für eure Hilfe.
Das Problem ist gelöst.
Der Stift kommt wie Helmut und Ralf schon geschrieben haben, unter die Mutter wo das Ölrohr reingesteckt wird.

Also dann bis zum nächsten Problem

Berni
